最近天气比较热，树莓派也挺热的，虽然原来的散热扇平常压到30度，但非常吵，正好手里有一套笔记本的散热模块，就想着硬改一个散热器，于是就有了这个轮子

物料清单：

1. S8050三极管一个
2. 杜邦线若干
3. 电洛铁及焊接工具
4. 电阻一个（根据情况）

软件环境：

Debian arm64

原理

原理之类就不说了，想要了解的可以去看大佬原文

硬件制作

电路图

电路接线

S8050三极管基极(b)串联1K电阻接树莓派GPIO12号引脚（硬件pwm引脚）

风扇正极接树莓派GPIO4号引脚(5V)

风扇负极接三极管集电极（c）

三极管发射极（e）接GPIO6号引脚（地GND）

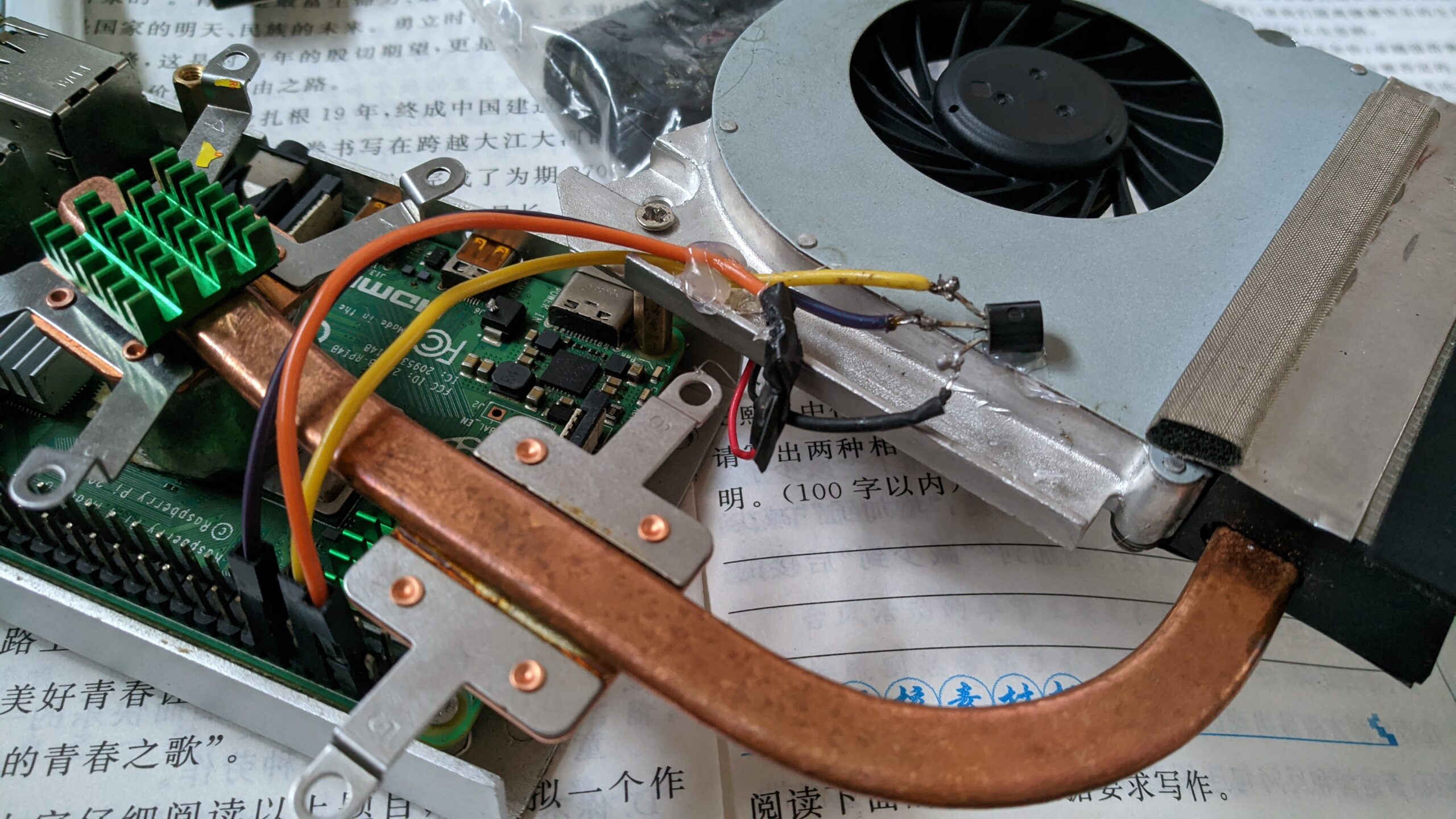

实物图

我这张图接上电阻测试一下，后来拆掉了，因为风扇本来声音就基本听不到

驱动代码（此部分转载）

驱动库的选择–wiringpi

由于我只是业余人士，虽然以前学过一点C语言，但已基本忘记了，现在会写一点python，因此风扇驱动代码采用的python来编写。

树莓派常用操作GPIO库有RPI.GPIO，pigpio，wiringpi这三个库，三个库均支持pwm输出控制，其中只有wiringpi支持硬件PWM。三个库的详情网上颇多，此处不表。

RPI.GPIO库使用人群最广，也最通用。

Pigpio库输出PWM波形比RPI.GPIO库更稳定可靠，每次开机需要用sudo pigpio命令开启一个守护进程才能运行。

Wiringpi支持硬件PWM控制，能完美稳定的设置PWM频率至20Khz以上，使风扇运行更平衡，有效解决风扇震动及低高频噪音问题。

关于风扇噪音问题

在使用RPI.GPIO，pigpio库的软件pwm时，经测试在使用pwm低频率时，风扇在低转速时会发出哒哒声或间歇式的嗡嗡声，运行明显不线性，总是一顿一顿的。

在使用pwm高频率时，风扇高速运转会发出类似蜂鸣器啸叫的高频噪音。经过多次尝试后，无论如何调整pwm控制频率噪音问题均无明显改善。

最终找到了此大神的文章，总算拨云见日了。遂学习采用wiringpi的硬件PWM方式控制风扇，至此，完美解决风扇噪音问题。

详见：https://talk.quwj.com/topic/1714

库安装

RPI.GPIO和pigpio库在Raspberry Pi OS中已集成，无需另行安装。

树莓派python安装wiringpi库只需要以下命令即可：

sudo pip3 install wiringpi
Tips:如果不使用sudo而直接使用pip3 install wiringpi安装库wiringpi库，python会出现import找不到模块的错误：importError: No module named ‘wiringpi’。

驱动代码

由于本人水平有限，主要参考了大神们的代码，也改得比较随性，冗余代码较多。

此代码仅适用于NPN型三极管驱动的树莓派风扇。

PNP型三极管驱动的要适当修改，最终代码如下：

#!/usr/bin/python3
# -*- coding: utf-8 -*-
#
#  fancontrl.py
#
#  代码修改来源于：https://talk.quwj.com/topic/1714
#


# 使用wiringpi库
import wiringpi as PI
# 风扇控制针脚，编号为：物理12号，BCM18号，wiringpi针脚为1号
PIN_FAN = 1
# 风扇最小转速比例
speed_base = 20
# 最小控制温度，低于它就停转
min_temp = 37
# 最大控制温度，高于它就全速运转
max_temp = 55
# 风扇启动温度
sta_temp = 40

PI.wiringPiSetup()
PI.pinMode(PIN_FAN,PI.PWM_OUTPUT)
#pwm_mode_ms为一个时钟周期内电平为连续高电平和低电平模式。
PI.pwmSetMode(PI.PWM_MODE_MS)
#分频数值，bcm2835的默认晶振频率为19.2mhz,19.2mhz/8=2.4mhz
PI.pwmSetClock(8)
#设置脉冲宽度为100us，即pwm时钟周期为100us，此时对应的pwm输出频率为2.4mhz/100=24khz。
PI.pwmSetRange(100)
#初始化引脚为电平（即停转风扇）
PI.pwmWrite(PIN_FAN,0)
PI.delay(50)




# 获取CPU温度，单位为千分之一度
def get_cpu_temp():
    temp_file = open( "/sys/class/thermal/thermal_zone0/temp" )
    cpu_temp = temp_file.read()
    temp_file.close()
    return float(cpu_temp) / 1000
# 获取CPU时钟频率，Mhz
def get_scaling_cur_freq():
    temp_file = open( "/sys/devices/system/cpu/cpu0/cpufreq/scaling_cur_freq" )
    scaling_cur_freq = temp_file.read()
    temp_file.close()
    return int(float(scaling_cur_freq) / 1000)
# 获取CPU最大时钟频率，Mhz
def get_scaling_max_freq():
    temp_file = open( "/sys/devices/system/cpu/cpu0/cpufreq/scaling_max_freq" )
    scaling_max_freq = temp_file.read()
    temp_file.close()
    return int(float(scaling_max_freq)/ 1000)

scaling_max_freq = get_scaling_max_freq() #调用获取最大频率函数

if __name__ == "__main__":
    speed = 0 # pwm驱动的占空比初始化
    old_speed = 0 # 设置上一次转速变量
    is_work = 0 # 风扇工作状态开关
    '''
    # 缓慢启动至最大，speed即是占空比
    for i in range(speed,10,100):
        PI.pwmWrite(PIN_FAN, i)
        PI.delay(250)
    '''
    try:
        while True:
            current_temp = get_cpu_temp() #获取cpu温度
            scaling_cur_freq = get_scaling_cur_freq() #获取CPU频率
            if current_temp >= sta_temp:
                is_work = 1
            if is_work == 1:
                # 当前温度小于最小温度，转速为零
                if (current_temp <= min_temp):
                    speed = 0
                # 当前温度大于最大温度，转速全开
                elif (current_temp > max_temp):
                    speed = 100
                    print("full speed!\n",end ='')
                else:
                    # 在低温阈值和高温阈值之间时 根据温度线性使用PWM控制风扇转速
                    # 转速=基础转速+（当前温度-最小温度/最大温度-最小温度）*（100-基础转速）
                    speed =speed_base+(current_temp - min_temp) /(max_temp-min_temp) *(100-speed_base)
                    # 四舍六入取整。
                    speed = round(speed)
                '''
                循环线性变换速度 避免急启急停
                '''
                if (0 < speed <=100):
                    if (old_speed < speed):
                        for i in range(old_speed,speed,1):
                            PI.pwmWrite(PIN_FAN, i)
                            PI.delay(100)
                    else:
                        for i in range(old_speed,speed,-1):
                            PI.pwmWrite(PIN_FAN, i)
                            PI.delay(100)
                    old_speed = speed
                    is_work =1
                    print(f"current temp: {current_temp:.2f}\u2103,frequency： {scaling_cur_freq:4}/{scaling_max_freq}Mhz,fan speed: {speed:3}%")
                else:
                    print("fan stop!\n",end ='')
                    # (speed=0)风扇停转，设置工作状态
                    if(old_speed <= 100):
                        i = old_speed
                        while (i >= speed):
                            PI.pwmWrite(PIN_FAN, i)
                            i -=1
                            PI.delay(100)
                        old_speed = 0
                        is_work = 0
            else:
                PI.delay(5000)
                print("Waiting for fan to start!")
            # 控制频率延时
            PI.delay(3000)

    except KeyboardInterrupt:
            #风扇停转
            PI.pwmWrite(PIN_FAN,0)
            print("quit sucess!")

使用supervisor实现开机启动

把上述代码保存为：fan.py

放在/home/pi目录下

supervisor安装

sudo apt-get install supervisor

主配置文件
supervisor主配置文件：

sudo vi /etc/supervisord.conf

添加子配置文件
新建子进程配置文件，路径：

sudo nano /etc/supervisor/conf.d/fan.conf

在子配置文件添加内容如下：

[program:fan]
command = python3 /home/pi/Downloads/fan.py
autostart=true

supervisor管理命令

sudo systemctl restart supervisor //重启服务
sudo supervisorctl status //查看所有进程的状态
sudo supervisorctl stop fan //停止fan
sudo supervisorctl start fan//启动fan
sudo supervisorctl restart fan //重启fan
sudo supervisorctl update //配置文件修改后使用该命令加载新的配置
sudo supervisorctl reload //重新启动配置中的所有程序

原文链接：https://blog.csdn.net/luzze__123/article/details/118641526
